引言：从“哑光美学”到“工艺陷阱”的行业跨越在消费升级与审美多元化的驱动下，高端门窗、建筑幕墙乃至工业型材正经历一场从“亮光炫目”到“哑光质感”的美学革命。表面处理，作为铝型材价值的最后呈现环节，其技术路线正被市场偏好重新定义。喷砂预处理，凭借其能够创造出细腻、均匀且具有独特手感（如丝滑、触感）的基材表面，已成为追求高端哑光效果的“必选项”。然而，在这场由外观美学驱动的技术升级中，一个隐形的工艺陷阱正在悄然吞噬企业的利润与口碑。当我们将目光聚焦于最终的涂层效果时，往往忽略了喷砂处理对喷涂覆盖力、材料消耗及质量稳定性带来的深层冲击。砂粒嵌入、表面粗糙度过大导致的涂层覆盖不全，以及为弥补覆盖力而导致的粉末涂料渗透量激增，已不再是孤立的生产问题，而是成为贯穿采购、工艺、质检乃至成本核算的全链条“质量与成本痛点”。本文旨在从全产业链视角出发，摒弃浮于表面的科普，深入数控技术与智能制造的前沿，为追求品质的门窗厂、工程商及型材加工企业，提供一套能够“提效、降本、少走弯路”的实战攻略。
砂粒粒径与膜厚的“黄金匹配”——从经验到数据的跨越
传统思维中，喷砂仅仅是“打毛”基材，增加附着力。但在追求极致哑光效果的今天，这种粗放式理解已远远不够。砂粒粒径直接决定了表面粗糙度（Ra值），而粗糙度则与涂层厚度形成一道必须精确计算的数学题。我们通过大量的生产数据与破坏性试验发现，当使用较粗的60目棕刚玉进行喷砂时，型材表面形成的微观峰谷深度（Ra值）通常会超过3μm。此时，若沿用常规喷涂工艺，仅喷涂60-70μm的涂层厚度，极易出现两大问题：
- “露砂”与遮盖不良：涂层在微观层面上无法完全覆盖尖锐的峰顶，导致涂层固化后，表面出现肉眼可见的细小亮点或色差，在高倍放大镜下可见基材裸露。
- 色差失控：不同区域的粗糙度不一致，导致光线反射率不同，从而引发肉眼可见的批次色差。

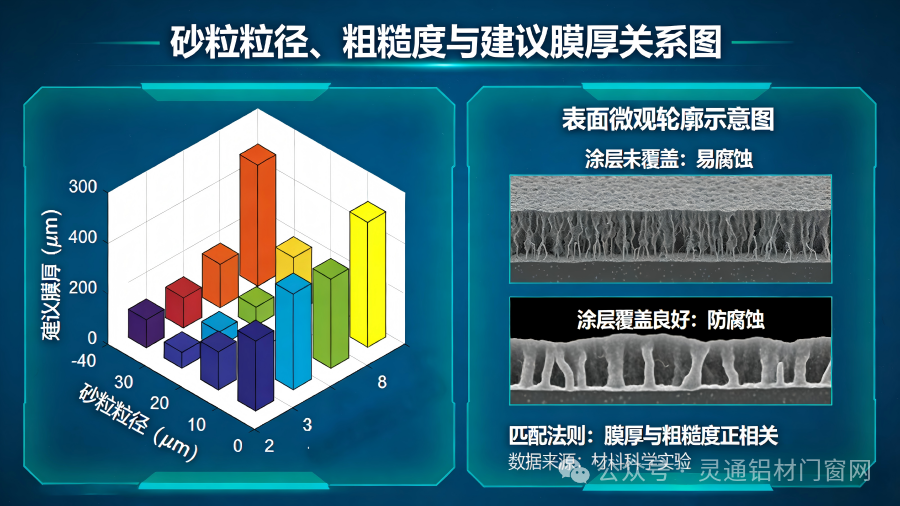

解决之道：建立“砂粒目数-粗糙度-膜厚”三维对应模型。我们引入工业互联网与SCADA系统，对喷砂和喷涂环节进行数据化管控。具体操作如下：数据采集：在喷砂工段安装在线粗糙度仪，实时监测型材表面Ra值，并将数据上传至SCADA平台。模型建立：根据历史数据，建立“砂粒目数→标准Ra值→建议底粉膜厚”的映射关系。例如：砂粒目数≥ 120目（细砂）：Ra值 ≤ 2μm → 建议总膜厚 ≥ 60μm。砂粒目数= 80目（中砂）：Ra值 ≈ 2.5-3μm → 建议总膜厚 ≥ 70μm。砂粒目数= 60目（粗砂）：Ra值 ≥ 3μm → 建议总膜厚 ≥ 80μm。闭环控制：SCADA系统根据实时监测的粗糙度数据，自动向喷涂工段的数控喷枪下发指令，动态调整出粉量。当检测到粗糙度超标时，系统自动增加膜厚预设值，确保峰谷被完全填平，从根本上杜绝“露砂”隐患。
除灰工艺的强化——将“隐形杀手”扼杀在固化前
喷砂后的型材表面，绝非肉眼所见的“洁净”。在复杂截面的缝隙、螺丝孔、凹槽处，潜藏着大量“隐形杀手”——残留砂粒和微粉尘。这些砂粒一旦进入喷涂流水线，在固化炉高温环境下受热膨胀，会瞬间“崩脱”，在涂层表面留下麻点、凹坑甚至穿孔，导致整根型材报废。许多企业仅依赖一道简单的吹灰工序，这远远不够。我们设计了一套“三阶段强化除灰系统”，并接入产线数字化监控平台：操作规范：在型材进入喷涂室前，设置一个独立工位，安装多组可调节角度的高压离子风枪。风压需设定在0.6-0.8MPa，离子风能有效中和型材表面的静电，破坏砂粒与型材的吸附力。关键点：风枪需呈45°角斜向吹扫，并配合型材的旋转或移动，确保对缝隙、沟槽进行“定向爆破式”清理。方案描述：在预吹扫之后，集成一套由上下、左右四组尼龙刷辊组成的旋转刷洗机构。刷辊的转速、进给速度与产线链速联动，通过PLC控制，实现对型材表面的全方位物理摩擦。具体步骤：粗刷（去除大颗粒）→ 精刷（去除微粉尘）→ 强力吸尘（负压回收），形成闭环。这套机构的引入，能将残留砂粒率降低90%以上。前瞻性应用：在刷辊机构后段安装机器视觉系统，通过AI图像识别技术，实时监测型材表面是否有明显残砂。一旦发现，系统自动报警并联动喷枪暂停，或将该支型材标记后自动分拣至返工线，避免缺陷流入下一工序。
成本核算的“隐性损耗”——从“按面积算”到“按比表面积算”
这是最容易被忽视，却对利润影响最大的环节。粗糙的喷砂表面，其实际比表面积（单位投影面积下的真实表面积）远大于光面。这意味着，喷涂同样投影面积的型材，粗糙表面需要更多的粉末才能达到相同的膜厚。我们的实测数据显示，与光面型材相比，经60目喷砂处理的型材，其比表面积增大约15%-20%。这直接导致单位面积实际耗粉量高出10%-15%。如果企业在报价时仍沿用光面型材的粉末单耗进行成本核算，利润将被悄然吞噬。
- 建立喷砂专用BOM（物料清单）：在ERP系统中，为喷砂型材建立独立的BOM，将粉末单耗系数由光面的1.0上调至1.12（即增加12%），作为成本核算的基准。

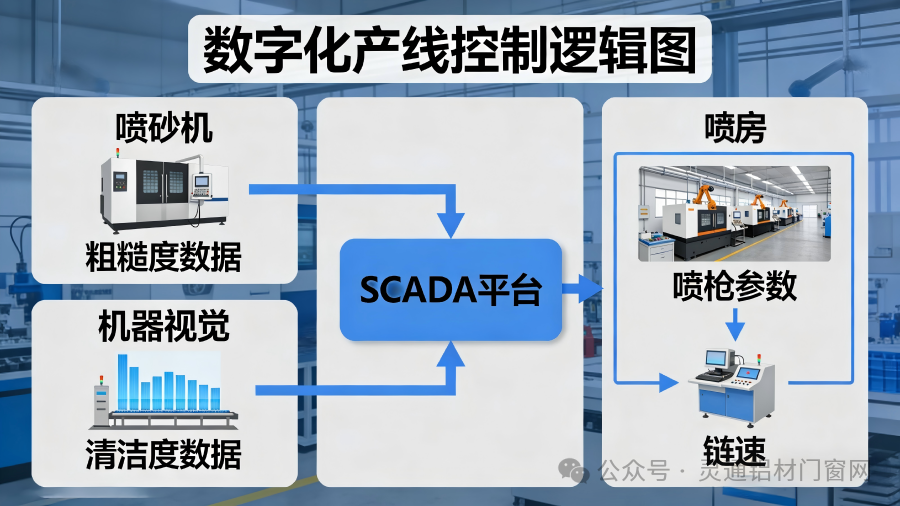

设备互联：利用设备互联技术，将喷房工段的喷枪控制参数与SCADA系统打通。精准控制：SCADA系统根据前序工段上传的“是否喷砂”及“砂粒目数”信息，自动调用对应的喷枪参数配方。例如，对于60目喷砂型材，系统会指令喷枪：提高出粉量：在保证雾化效果的前提下，增加静电电压和出粉量。调整链速：适当降低输送链的运行速度，延长粉末在粗糙表面的吸附和固化时间，确保渗透充分、膜厚均匀。效果验证：通过在线膜厚仪实时反馈，系统动态微调，确保膜厚达标的同时，将粉末利用率控制在最优区间，避免过度喷涂造成的浪费。
结语：工艺的深度，决定产品的高度
在铝合金型材加工领域，当大家还在比拼“谁家粉末更好”、“谁家颜色更靓”时，真正的竞争壁垒已经前移至“谁对基材前处理的理解更深刻”。喷砂处理，早已不是简单的表面处理工序，而是一门融合了材料科学、机械设计、自动化控制与数字技术的系统工程。通过建立砂粒与膜厚的“匹配法则”，我们为涂层覆盖力提供了科学保障；通过强化除灰工艺与AI质检，我们守住了产品交付的底线；通过精细化成本核算与动态参数调优，我们将“隐性损耗”转化为“可控成本”。对于门窗厂和工程商而言，理解并掌握这些工艺背后的逻辑，意味着你不仅能买到“看起来漂亮”的型材，更能获得“用起来可靠、算起来划算”的品质保证。在数字化浪潮席卷制造业的今天，从“经验驱动”走向“数据驱动”，从“结果导向”走向“过程管控”，正是我们实现降本增效、工艺突破的必由之路。未来，随着数字孪生技术的成熟，我们甚至可以实现在虚拟环境中模拟喷砂、喷涂全过程，提前优化参数，让每一次生产都成为一次精准的“预定成功”。【转载须知：本文为原创技术解析，如需转载，请务必注明原文出处及作者信息，尊重知识产权。】
.png)
.png)
发表评论
