导语7月喷涂线上下来，质检员拿根型材对着光一照，心里凉半截：表面跟橘子皮似的，全是密密麻麻的波纹，客户验收直接打回。同样一炉粉，同样的线速，冬天喷出来光溜溜的，怎么天一热就起橘皮？毛病不在粉末，也不在喷枪，是固化炉的升温曲线被高温天气“带节奏”了。炉子升温太快，粉末还没来得及流平就被烤凝固，橘皮就出来了。本文不讲粉末配方，直接给你一套固化炉升温曲线的季节性调整方案，外加粉房和粉末存放的夏季管理清单，零成本，调参数就能把橘皮率打下来。
▌毛病出在哪：冬天喷是光面，夏天喷是橘皮

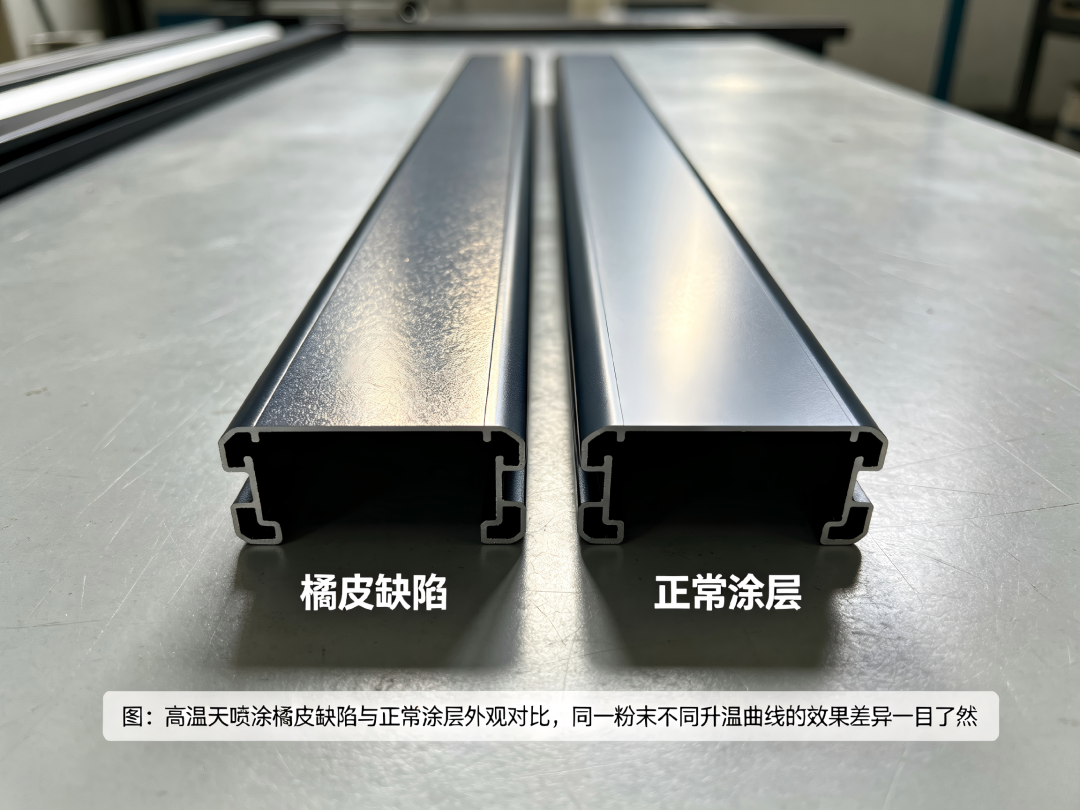

喷涂车间主任、工艺员、喷房班长。做的是静电粉末喷涂，建材用粉末涂料，夏季环境温度持续高于30℃。型材进了固化炉，正常该慢慢升温，让粉末有足够时间熔融流平。可天一热，炉子升温跟踩了油门一样——车间本身温度就高，型材入炉时已经带了不少余温，炉温往上冲的时间比冬天短了一截。熔融-流平-固化这三个阶段的时间配比被打破，流平时间严重不足。膜还没流开流匀，就被高温“锁定”了。出来的型材，垂直面波纹重，手摸上去不平滑，对着光看橘皮纹路清清楚楚。客户不签字，只能返喷或降等处理，一条线一天能废掉几十公斤粉。三条，条条指向同一个事——夏季炉子升温太快，把流平时间挤没了。
- 环境温度跟炉温叠罗汉：夏季车间热气蒸腾，型材进炉前本体温度就比冬天高一大截。加上炉子本身按固定功率加热，升温速率直接被“加速”，计划内的流平时间被压缩。
- 升温曲线一年到头没变过：一条升温曲线从1月用到7月，控温仪表设定值雷打不动。冬天适用，夏天就过了，等于拿冬天的参数去干夏天的活。
- 粉末流平靠的是温度和时间乘积：升温太快，粉末熔融和流平的阶段被强行缩短，还没等流平成镜面，固化反应开始占主导，表面就定格在凹凸不平的状态。
▌怎么整改：两板斧，两周见分晓
第一板斧（Week 1）：固化炉升温曲线做减法，把流平时间还回来

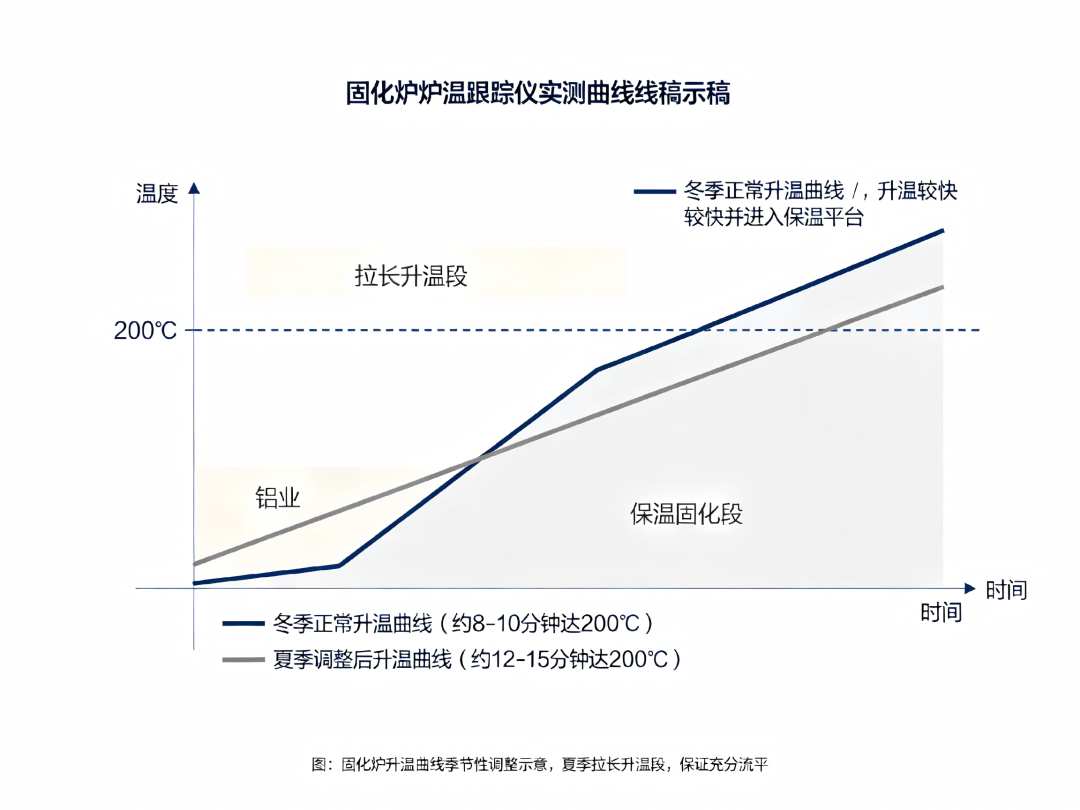

核心操作一句话：夏天把固化炉一区（升温区）的温度压下来，把升温段拉长，流平时间就有了。固化总时间可以不变，但升温节奏必须慢下来。o正常季节，升温曲线从室温拉到200℃，用时大概8-10分钟。到了夏天，把这个升温段拉长到12-15分钟。o具体做法是把固化炉一区（升温区）温度设定往下调10-15℃，二区（保温固化区）维持不变。o如果生产线是链速可调的，把链速往下降5%-10%，保证在炉总时间不缩水；链速固定的话，就需要在控温仪表上单独调整一区的升温斜率。·为什么这么调就能去橘皮？升温段温度低了，型材和涂膜的温度爬升速度就慢了，熔融和流平阶段自然拉长，粉末有足够时间把表面“抹平”，之后进入固化阶段就能锁住平整度。·谁来调？怎么确认？喷涂工艺员带上炉温跟踪仪，把探头贴在型材上，实打实走一遍炉子，看实际炉温曲线是不是按预期拉长了升温段时间。别光信仪表盘上的数，要以跟踪仪实测为准。
第二板斧（Week 1-2）：粉末存放和喷房环境管住，别让粉提前“中暑”
粉末从仓库到喷枪这一段，如果受了潮、结了块、或者被热坏了，喷出来流平性本身就差。夏天必须把这几道关。·粉末仓库：温度别超30℃。没空调就上大风扇强制通风，粉末桶别靠墙堆，离地离墙至少20公分，避免地面潮气反上来。夏天进货时特别留意，运输途中暴晒过的粉，先放凉再用。·喷房环境控制：温度稳住20-25℃，湿度50%-65%。这个区间粉末带电和流平最稳。喷房空调滤网夏天堵得快，一周清一次。·回收粉比例往下压：正常回收粉掺新粉比例在30%左右，夏天粉容易吸潮变性，回收粉的流平性下降更明显。建议把回收粉比例从30%降到20%，别省那点粉钱把整批货搭进去。
第三板斧（Week 2）：上机验证，数据说话
挑3个常用颜色（深色、浅色、艳色各一个）和3个断面，每个组合新旧升温曲线各喷50支，拿去比对。o橘皮等级（DOI值）：用橘皮仪打，或者拿标准橘皮样板目视对比，改善后应提升一个等级以上。o光泽度一致性：同批次测几个点，60°光泽度极差控制在≤5个单位（改善前超8个单位是常事）。·怎么固化成果：验证数据一出来，直接把调整后的升温曲线参数钉进《夏季喷涂作业指导书》。以后每年6月到9月自动切换这套曲线，不再每次开会讨论。
▌改成啥样、容易栽在哪
量化目标
容易栽的坑
·升温区温度别压得太狠：一区温度降幅建议在**10-15℃**这个区间。一下子降二三十度，粉末熔融不充分，附着力会出问题，做冲击试验容易爆漆。·改完曲线头几挂全检：参数切换后，前几挂型材出炉后立刻抽检橘皮和附着力，确认没问题了再批量流。·固化总时间不能缩：光拉长升温段，后面保温段时间被挤没了，固化不完全，耐候性要拉胯。必须保证型材在固化温度以上的总时间达标。·回收粉比例别一刀切：如果你们用的粉本身耐候性好，回收粉质量稳定，比例降到20%是参考值。具体以现场试喷结果为准，但要明确夏季要比冬季更保守。
总结
高温天喷涂起橘皮，根在固化炉升温太快，粉末来不及流平。整改不用买新设备，把炉子一区温度往下压10-15℃，升温段拉长到12-15分钟，流平时间就回来了。顺便把粉末仓库温度管住，回收粉比例降到20%，喷房温度和湿度稳住，橘皮率能打下来七成。今天看完，明早就能在控温表上动参数。
下期想聊啥
你喷涂线上高温天还有什么老毛病？耐候性下降、粉不上、缩孔还是挂具印子重？评论区直接出题，下期「灵通技术」就上你的线。
收藏转发
这篇适合转发到喷涂车间群，或者打印出来贴在固化炉操作台旁边。夏天橘皮高发季，这套参数能管两三个月。
更新说明
「灵通技术」每期扎进铝型材车间和工地一个高发痛点，只写能落地的方案，不讲空道理。每周更新，欢迎追更。
▌免责声明
本文所述技术方案、工艺参数、操作方法均基于行业通用经验整理，仅供技术交流与参考使用。具体生产施工请结合贵司实际设备工况、原材料特性、现场环境及企业技术规范综合判断，必要时咨询专业工程师。因直接照搬本文操作而产生的质量问题、安全事故、经济损失，灵通铝材网不承担任何直接或连带责任。文中提及的产品、设备、辅料仅作技术说明，不构成商业推荐。
发表评论
