——高性能硅酮结构复合密封胶实用技术指南
摘要
“好房子”需要“好窗户”来守护，而“好窗户”的灵魂则在于“封好胶”。凯撒豪斯高性能硅酮结构复合密封胶（专利申请号：202511197337.0）作为典型的实用务实派系产品，凭借超国标的密封强度、超强防水性能、极致施工体验与超长使用寿命，已成为门窗安装工程的信赖之选。本文从产品性能优势与标准施工工艺两大维度，系统阐述该产品的核心技术特征与应用价值，为一线安装师傅提供教科书级别的技术指导，助力实现“好房子”的品质承诺。关键词：凯撒豪斯；硅酮密封胶；铝合金门窗；施工工艺；实用派系
1 好房子，从用好窗开始
干了这么多年门窗安装，你最怕什么？业主半夜打电话说窗户漏水！“住有所居”向“住有宜居”的品质跃迁，正在深刻重塑中国建筑产业的价值坐标。在这轮品质升级的浪潮中，门窗作为建筑围护结构的“眼睛”与“呼吸道”，其性能表现直接关乎居住者的安全、舒适与健康体验。然而，一个容易被忽视的事实是：门窗性能的优劣，很大程度上取决于看不见的密封系统。数据显示，建筑幕墙与门窗的渗漏问题中，超过60%与密封胶的选型不当或施工工艺缺陷直接相关。换言之，即便选用了顶级铝型材与中空玻璃，若密封胶品质不过关、施工工艺不规范，一切努力都将付诸东流。这正是“好房子 用好窗 封好胶”这一理念的核心要义——用系统思维解构门窗品质，以材料科学与工程工艺的双重保障，筑牢建筑围护结构的最后一道防线。
2 凯撒豪斯：实用务实派系的实力担当
在众多密封胶产品中，凯撒豪斯高性能硅酮结构复合密封胶凭借其扎实的性能表现与卓越的施工体验，成为“实用务实派系”的典型代表。它不是追求实验室数据的炫技之作，而是从工程一线需求出发、以解决实际问题为导向的务实创新。
2.1 密封强度：超国标的结构级保障

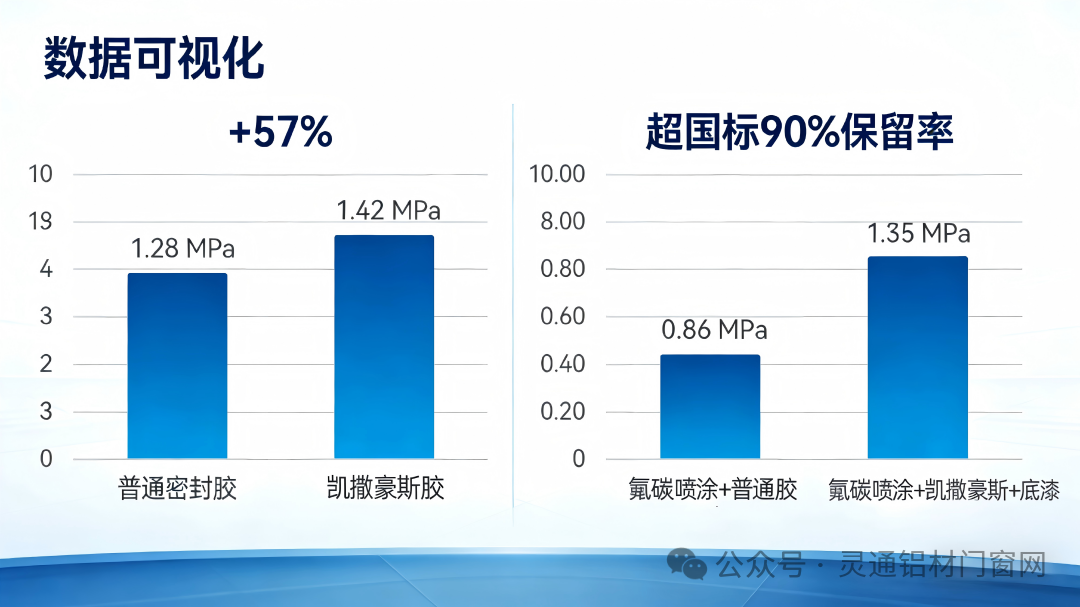

作为结构密封胶，强度是衡量性能的第一标尺。凯撒豪斯专利技术通过聚硅氧烷主链的端基官能化修饰与复合交联体系的梯度网络设计，实现了力学性能的显著提升。测试数据显示，该产品与阳极氧化铝材的拉伸粘接强度达到1.42MPa，比普通密封胶提升11%；与氟碳喷涂铝材配合专用底漆，粘接强度从0.86MPa跃升至1.35MPa，提升幅度高达57%。经过1000小时加速老化后，强度保留率仍达90%，远超国家标准要求。这意味着，无论是高层建筑承受的风荷载，还是门窗开启关闭产生的循环应力，该产品都能提供持久可靠的粘接保障。
2.2 超强防水：从源头阻断渗漏风险
防水性能是密封胶的核心价值所在。凯撒豪斯产品的防水优势源于三重保障：第一重：分子层面的疏水设计。硅酮材料本身具有低表面能特性，水滴接触角大于110°，雨水难以附着渗透。第二重：交联网络的高致密性。通过复合交联体系设计，形成了高度规整的三维网络结构，水分子的扩散路径被有效阻断。第三重：界面化学键合的稳定性。配套底漆体系在铝材表面形成Al-O-Si共价键，界面区域无微观空隙，彻底杜绝了水分沿界面渗漏的可能。在模拟暴雨条件的动态水密性测试中，采用凯撒豪斯密封胶的门窗系统，承受1500Pa风压时无任何渗漏，达到国家标准最高等级要求。
2.3 极致施工体验：粘稠度、丝滑与快干
对于一线施工人员而言，密封胶的挤出性能与刮涂手感直接影响施工效率与质量。凯撒豪斯密封胶在配方设计上特别关注施工体验的优化。粘稠度恰到好处：精密调控的粘稠度，既不会因过低而出现流挂，也不会因过高而难以挤出。在5℃低温环境下，依然保持良好的挤出性，冬施不再成为难题。
丝滑刮涂手感：胶体在刮刀作用下均匀铺展，不粘刀、不起皮，一次成型即可获得光洁平整的胶缝表面。这种极致体验的背后，是填料表面修饰与流变学设计的精妙平衡。
快干稳定兼顾：表干时间25-35分钟（23℃、50%RH），深层固化速度3-5mm/24小时。施工后2小时内即可进行后续工序，大幅缩短现场等待时间。固化后的胶体在-40℃至150℃宽温域内保持弹性，历经四季更迭而性能不减。
2.4 坚固稳定：超国标使用年限的底气
耐久性是衡量密封胶品质的最终标尺。凯撒豪斯密封胶的超长使用寿命，源于其分子层面的抗老化设计：Si-O主链的高键能奠定了耐候基础；反应性官能团的引入抑制了侧链断裂；氧化锌、氧化铈功能填料协同作用，吸收紫外辐射、捕获自由基。基于四因素协同老化模型预测，凯撒豪斯密封胶在南方湿热地区的预期使用寿命可达28-32年，比普通产品延长约30%，远超国家标准要求的使用年限。这意味着，一栋建筑的全生命周期内，密封系统无需更换，大幅降低了后期维护成本。
2.5 典型实用务实派系的价值定位
在密封胶市场“概念炒作”盛行的当下，凯撒豪斯坚持“实用务实派系”的产品哲学——不追求华而不实的参数堆砌，而是聚焦工程一线的真实需求：解决真实痛点，针对难粘基材、低温施工、快速交付等工程实际难题提供切实方案；平衡性能取舍，在强度、弹性、施工性之间找到最优平衡点；追求可靠耐久，以长期服役性能为核心设计目标。这种务实导向，使凯撒豪斯密封胶成为门窗安装工程中值得信赖的“隐形守护者”。
3 教科书级标准施工工艺流程
再好的材料，也需要规范的施工来兑现其性能。以下工艺流程经过大量工程实践验证，堪称“教科书级”的标准操作指南。师傅们，照着做，包你不出岔子！
3.1 施工准备

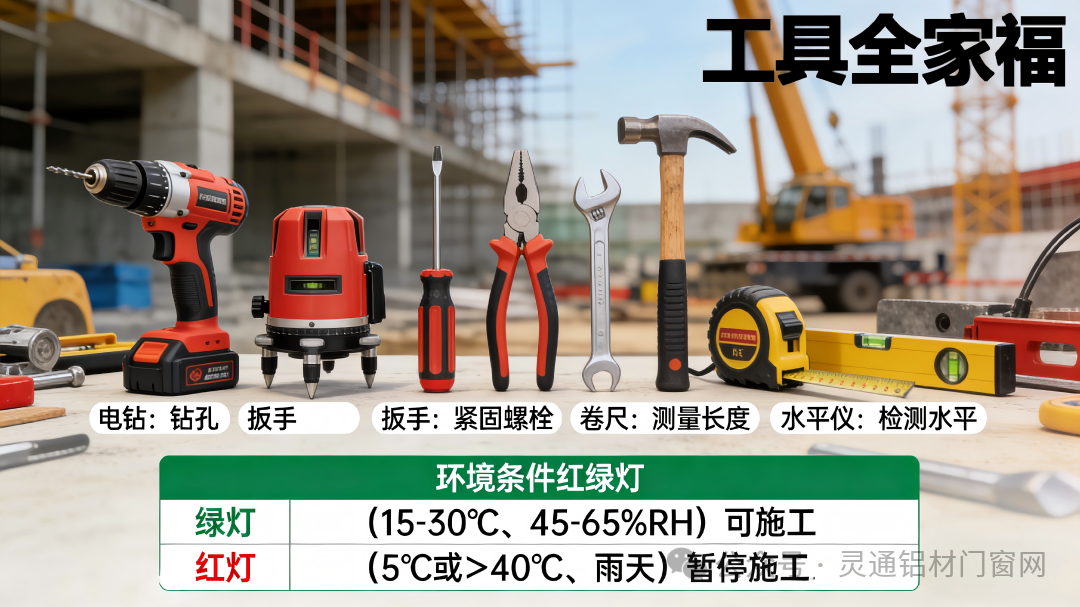

材料检查：核对产品型号、生产日期；开桶检查胶体外观，应均匀细腻、无结块、无分层；配套底漆密封保存。工具准备：胶枪（推力充足、出胶平稳）；不锈钢或聚四氟乙烯刮刀；丙酮或二甲苯、无纺布、毛刷；闭孔聚乙烯泡沫棒（直径比胶缝宽度大15%-25%）；美纹纸。环境条件：温度15-30℃为最佳区间，5℃以下或40℃以上暂停施工；相对湿度45%-65%，雨天或结露表面禁止施工；4级以上大风天气不宜室外打胶。
3.2 基面处理：决定成败的90%

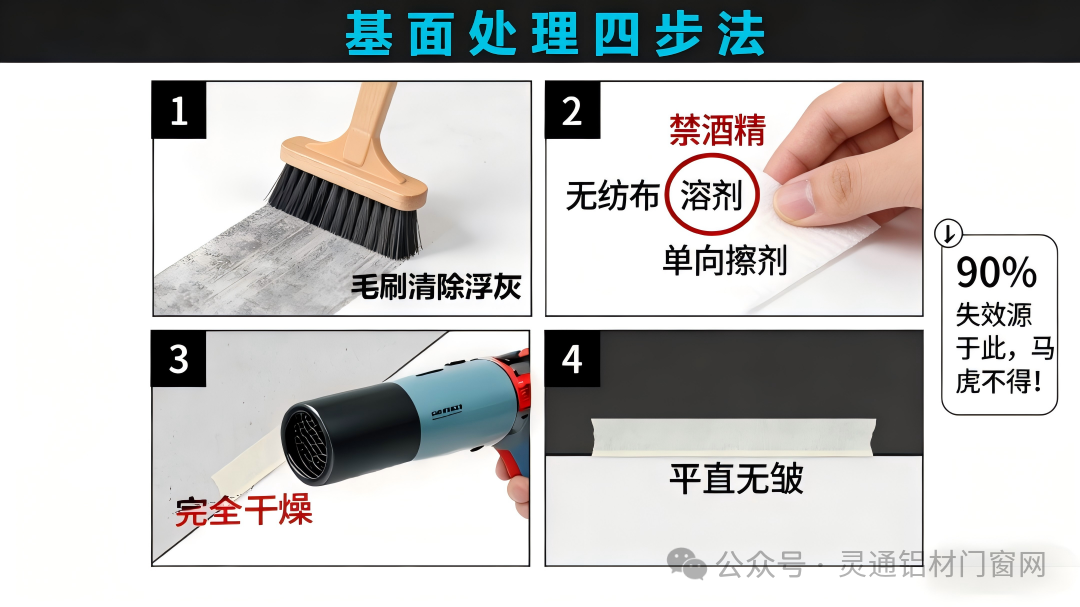

大量工程实践证明，90%以上的粘接失效源于基面处理不当。这一关过不去，后面全白搭！清洁除油：毛刷清除浮灰；无纺布蘸取丙酮或二甲苯，单向擦拭基材表面；待溶剂挥发后再次擦拭，直至布面无明显污迹。严禁使用含油污的清洁剂（如酒精、洗洁精）——用了等于白干！表面干燥：清洁后确保基材完全干燥，可用热风枪加速干燥但温度不宜超过60℃。严禁在潮湿表面施工，有水膜等于没粘！贴美纹纸：沿胶缝两侧粘贴，间距略大于设计胶缝宽度，平直无起皱。别偷懒，贴好了刮出来才漂亮！底漆涂布（难粘基材）：氟碳喷涂、粉末喷涂铝材必须涂刷专用底漆！别以为能糊弄过去，不涂底漆迟早脱胶！均匀涂刷，不得漏涂、流挂；涂刷后静置15-30分钟，待溶剂挥发后再打胶。
3.3 背衬材料填充：不可省略的细节

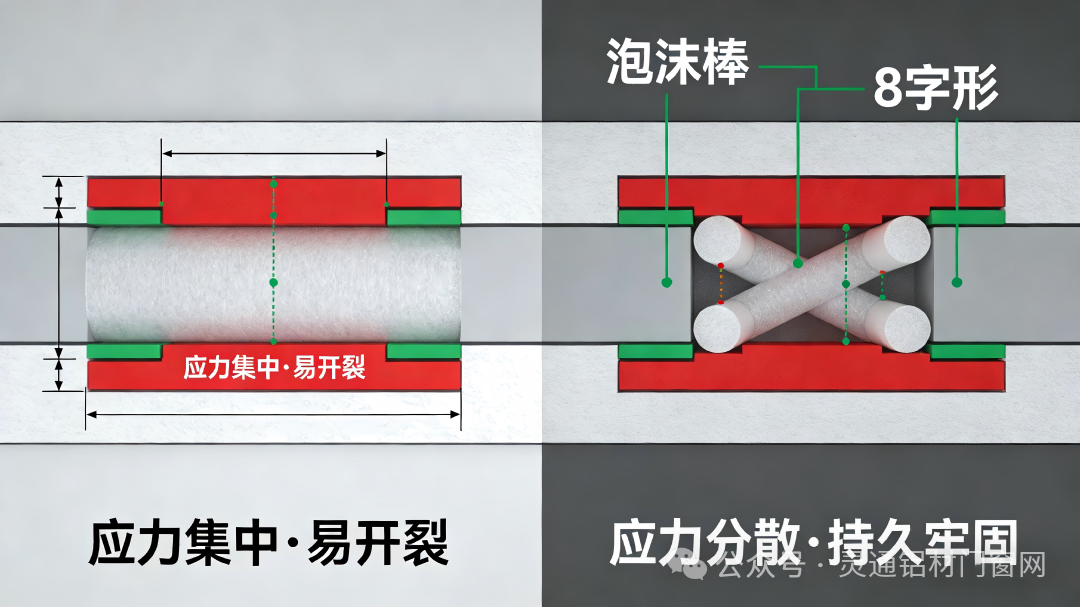

背衬材料作用至关重要，很多人图省事不塞泡沫棒，结果胶缝太深、三面粘接，一受力就裂！正确做法：控制胶体厚度，确保宽深比1.2-1.5；形成“8字形”两界面粘接，防止应力集中；提供预压应力，利于保持贴合。操作要点：泡沫棒直径比胶缝宽度大15%-25%；用圆头工具压入胶缝底部，深度一致、无扭曲；泡沫棒与基材底部之间留出5-8mm胶体空间。
3.4 打胶作业：手法决定效果

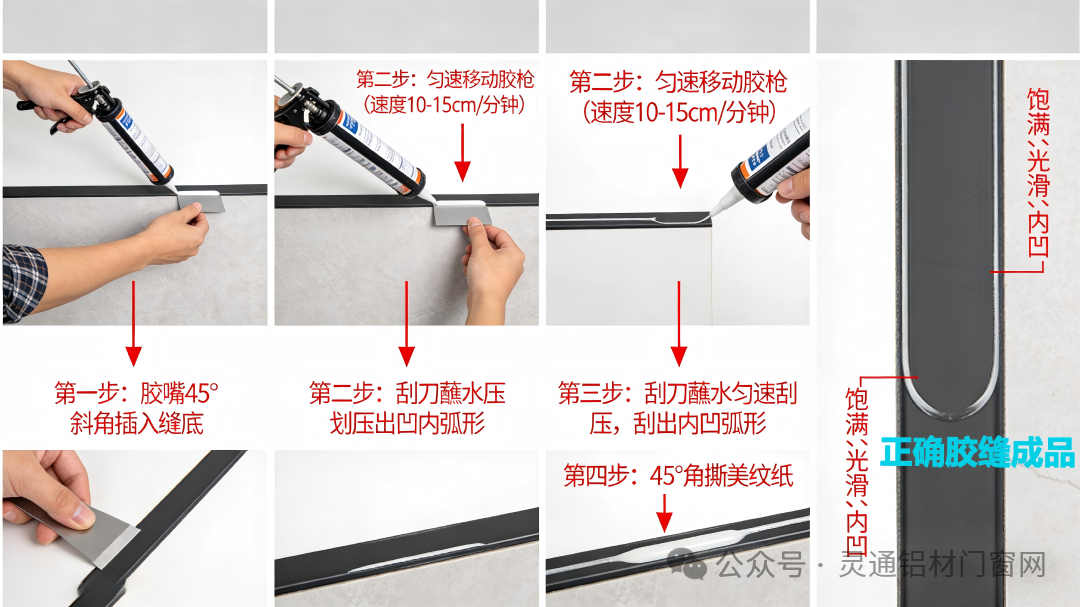

胶嘴裁剪：根据胶缝宽度裁剪，开口略小于缝宽，切口呈45°斜角。注胶操作：胶嘴插入胶缝底部，使胶体从底部向上填充——别光在表面抹，里面空了你就是糊弄人！匀速移动胶枪，速度10-15cm/分钟；确保胶体饱满充实，无空腔、无气泡。刮胶修整：注胶后5-10分钟内进行，过了这个时间就别动了！刮刀蘸少许中性清洁剂减少粘刀；沿胶缝方向匀速刮压，力度均匀；刮出内凹弧形表面，略低于基材边缘——这才是专业范儿！撕美纹纸：刮胶完成后立即撕除，方向与胶缝成45°角，避免拉动胶体。撕晚了就撕不干净了！
3.5 养护与成品保护

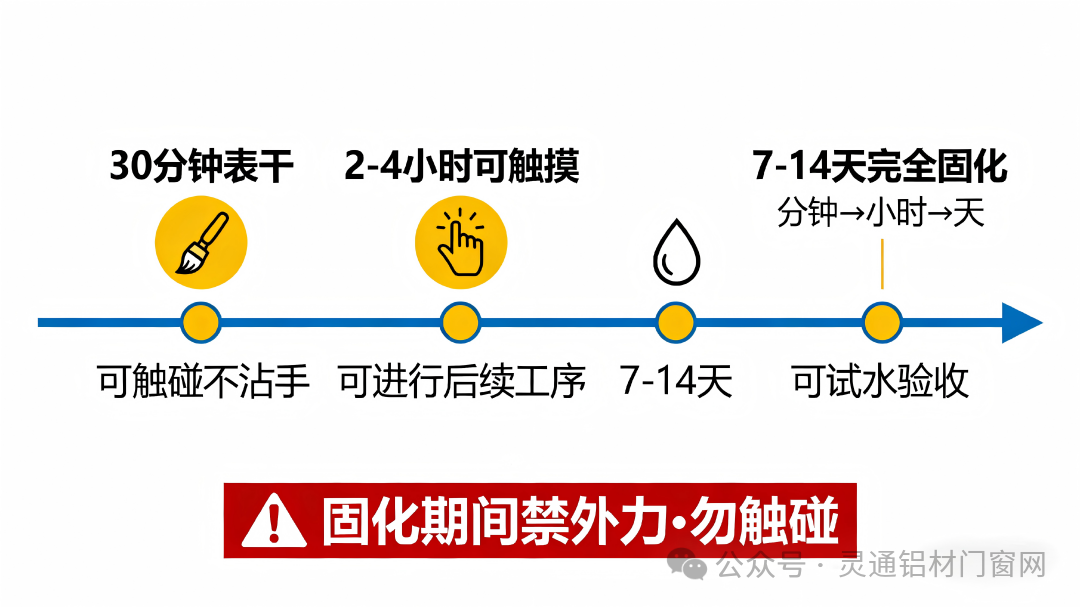

养护条件：固化期间保持温度15-30℃、相对湿度45%-65%；避免雨水冲刷、粉尘污染；严禁在固化期间施加外力——别手贱去摸！养护时间：表干约30分钟；可触摸2-4小时；完全固化7-14天（随胶缝厚度延长）。别急着试水！等固化透了再验收！成品保护：设置警示标识；后续工序避免碰撞、污染；严禁尖锐工具刮擦胶体。
4 安全与质量控制
4.1 安全注意事项
个人防护：佩戴防护眼镜、防化手套，避免胶体接触皮肤与眼睛——粘手上用酒精擦，别硬撕！通风要求：施工区域保持良好通风，别在密闭空间里闷着干防火管理：清洁用溶剂属易燃品，严禁明火，别在边上抽烟！高空作业：搭设可靠脚手架，佩戴安全带——命比啥都重要！
4.2 质量检查与验收

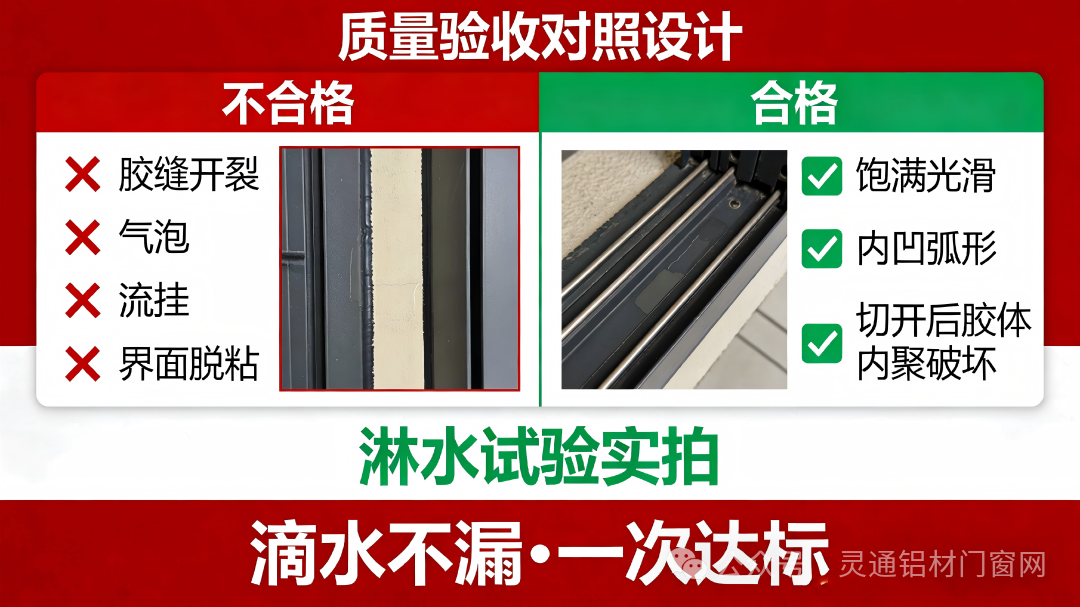

过程检查：基面清洁度（擦拭无污迹）、底漆涂布（均匀无漏涂）、背衬填充（深度一致）。成品验收：外观饱满、连续、光滑，无气泡、无断开、无流挂；胶缝宽度、深度符合设计要求；切开检查，断裂应发生在胶体内部而非界面——这才是真粘住了！性能验证：现场淋水试验确认无渗漏；按国家标准进行气密性能检测。
5 结语：用好胶，是对好房子最长情的告白
“好房子 用好窗 封好胶”——这不仅仅是一句口号，更是一种对业主的承诺，对自己手艺的尊重。在人们日益关注门窗型材、玻璃配置的今天，密封胶这一“隐形冠军”的价值往往被低估。然而，正是这看不见的密封系统，守护着家的宁静与温暖，阻隔着风雨与喧嚣，定义着建筑在时间长河中的尊严与体面。凯撒豪斯高性能硅酮结构复合密封胶，以超国标的强度、超强防水、极致施工体验与超长使用寿命，为“好窗”提供“好胶”的坚实保障。而教科书级的施工工艺体系，则确保这份品质承诺能够完美兑现。选择凯撒豪斯，不仅是选择一款密封胶产品，更是选择一种对品质的敬畏、对细节的执着、对业主体验的深切关怀。让我们共同践行：好房子，用好窗；好窗户，封好胶。以系统思维守护建筑品质，以工匠精神铸就美好生活。
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
发表评论
