核心提示

固态电池被视为下一代电池技术的终极方向，而在这场从液态到固态的技术跃迁中，氧化铝这个“老面孔”正悄然扮演着不可或缺的角色——它既是正极界面的“守护者”，又是复合电解质的“性能催化剂”，还是半固态隔膜的“关键填料”。本文系统梳理氧化铝在固态电池三大应用场景的技术逻辑与产业机会，从粉体制造商的视角，围绕“匠心智造、成本控制、技术革新、安全生产”四大理念，揭示这个传统材料如何在下一代电池技术中焕发新生，为铝加工企业切入新能源赛道提供方向性参考。

01 引言：当传统材料遇见下一代电池

从消费电子到电动汽车，锂离子电池的能量密度已逼近理论极限，而有机电解液的易燃性始终是悬在头顶的安全利剑。固态电池以其高能量密度、高安全性和长循环寿命，被视为下一代电池技术的必然选择。

然而，当产业界将目光聚焦在硫化物、氧化物、聚合物三大固态电解质路线时，一个“配角”材料正在默默发挥作用——氧化铝。它既不是电解质的主角，也不是正负极的明星材料，但正以不同的形态和功能，渗透到固态电池的多个关键位置。

对于铝加工行业而言，这是一个值得重视的信号。当传统铝材需求趋于饱和，高纯氧化铝、纳米氧化铝等高端粉体材料正在打开新的市场空间。从隔膜涂覆到电解质掺杂，从正极包覆到界面修饰，氧化铝在固态电池产业链中找到了自己的生态位。

02 核心理念协同：氧化铝的“配角哲学”与制造进阶

氧化铝在固态电池中的角色，恰如一个优秀的“配角”——它不争主角的光环，却以默默无闻的方式成就主角的辉煌。这背后折射出的，正是制造业的深层智慧。

匠心智造工艺：从100nm粒度控制的纳米氧化铝，到纯度99.99%的高纯材料，再到球形化率、分散性等指标的极致追求，每一个参数的优化都考验着粉体企业的匠心。以国创中心开发的亚微米勃姆石为例，D50控制在200-300nm，颗粒越小，隔膜涂层越薄越均匀——这种对粒度的极致追求，正是匠心的具体体现。

成本控制管理：固态电池目前最大的商业化障碍就是成本（制造成本是液态电池的2-3倍）。氧化铝作为辅材，其成本控制能力决定了它能否真正进入产业化。国创中心在开发亚微勃姆石时，将成本控制作为关键点，实现“低成本+高性能”的平衡，直接适配现有隔膜生产线——这正是产业化落地的核心逻辑。对于粉体企业而言，谁能在保证性能的前提下将成本做到极致，谁就能抢占市场先机。

技术革新：从最初的偶然发现（氧化铝坩埯烧结LLZO），到如今精准掺杂、原子层沉积包覆，氧化铝的应用技术不断演进。法国研究团队采用原子层沉积技术在LiPON薄膜电解质中掺入氧化铝，通过超循环法实现了铝元素在薄膜厚度方向上的均匀分布，使离子电导率提升的同时维持了良好的绝缘性能。每一次技术突破，都在拓展氧化铝的功能边界。

安全生产：与硫化物电解质（遇水产生有毒H?S）相比，氧化铝基材料的本征安全性使其在产业化过程中具有显著优势。对于粉体生产企业而言，纳米氧化铝的粉尘防爆、高纯材料的洁净生产、化学品的安全管理，都是必须严守的底线。

技术创新永不止步：从液态到半固态，再到全固态，从隔膜涂覆到电解质掺杂，氧化铝的应用场景在不断扩展。这提醒我们：一个传统材料的生命周期远未结束，只要技术创新的脚步不停，它就能在新的领域找到新的价值。

03 工艺流程与技术要点：氧化铝粉体的精准制备与品控

要抓住固态电池带来的市场机遇，氧化铝粉体生产企业必须实现从“普通粉体”到“功能粉体”的跨越。以下是针对固态电池应用的核心制备工艺与品控要点。

3.1 高纯纳米氧化铝的制备工艺

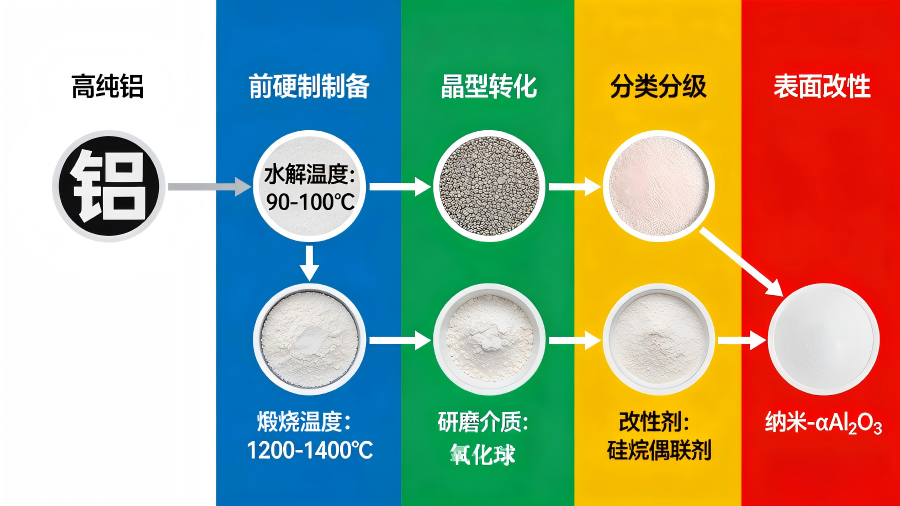

核心工艺流程：

1. 前驱体制备：醇铝水解法或铝盐热解法，控制水解速率和pH值

2. 煅烧晶型转化：300-500℃转化为γ-Al?O?，1100-1200℃转化为α-Al?O?

3. 分散与分级：气流粉碎、砂磨机研磨，配合分级机控制粒度分布

4. 表面改性：硅烷偶联剂或钛酸酯偶联剂包覆，改善与聚合物基体的相容性

· 纯度要求：固态电池用氧化铝纯度需≥99.99%，Na、Fe、Cu等金属杂质含量需控制在50ppm以下

· 粒度控制：正极包覆用100nm左右，隔膜涂覆用200-500nm，粒度分布跨度（D90-D10）/D50≤1.5

· 晶型选择：α-Al?O?因其高硬度、化学惰性和热稳定性（熔点2054℃）成为正极包覆首选；γ-Al?O?因其高比表面积和表面活性，在复合电解质填料中更具优势

· 比表面积：根据应用场景控制在5-200m²/g范围内

常见问题与对策：

3.2 不同应用场景的粉体选型指南

3.3 工艺优化路径

降低成本的三大路径：

1. 原料替代：探索用工业级铝源经精制提纯替代昂贵的高纯铝醇盐，将原料成本降低30-50%

2. 工艺简化：采用连续式煅烧工艺替代间歇式，提高生产效率，降低能耗15-20%

3. 设备国产化：气流粉碎机、砂磨机等关键设备的国产化替代，设备投资降低40%

提升性能的两大方向：

1. 表面改性：针对不同应用开发专用偶联剂配方，提升粉体在目标体系中的分散性和相容性

2. 复合化：开发Al?O?/Li?PO?、Al?O?/LLZO等复合粉体，实现多功能协同

04 设备维养与安全生产：粉体生产的保障体系

4.1 关键设备日常点检

煅烧炉（辊道窑/回转窑）：

· 每日检查热电偶是否正常，温差波动≤±5℃

· 每周清理炉膛积灰，检查耐火材料有无脱落

· 每月校准温控仪表，检测加热元件电阻值

气流粉碎机/砂磨机：

· 每日检查研磨介质磨损情况，及时补充

· 每周检查分级轮磨损，间隙超0.3mm需更换

· 每月清洗粉碎腔体，更换密封件

分级机：

· 每日检查振动筛网有无破损

· 每周校正分级轮转速与风量匹配

· 每月清理管道积料

设备维养周期表（氧化铝粉体产线）：

4.2 安全生产与风险防控

纳米粉体粉尘爆炸防控：

纳米氧化铝虽为无机材料，但超细粉体在特定浓度下仍存在粉尘爆炸风险。必须严格执行：

· 所有产线设备必须可靠接地，接地电阻≤4Ω

· 采用防爆电气设备，粉尘区域使用防爆电机

· 除尘系统与生产设备联锁，除尘风机停则生产停

· 定期清理设备表面及地面粉尘，严禁使用压缩空气吹扫

化学品安全：

· 醇铝等有机前驱体属易燃液体，储罐区必须设置防火堤、防雷接地

· 表面改性用硅烷偶联剂需在阴凉通风处存放，远离氧化剂

· 操作人员必须佩戴防尘口罩、防护眼镜、防静电工作服

洁净生产要求：

固态电池用高纯氧化铝对杂质极为敏感，生产过程中必须严防交叉污染：

· 不同牌号产品分区生产，严禁混料

· 接触物料设备采用陶瓷或高纯氧化铝内衬，杜绝金属污染

· 包装在万级洁净间进行，采用高纯PE袋真空封装

应急措施：

· 粉尘泄漏：立即停机，使用防爆吸尘器清理，严禁扫帚清扫扬尘

· 化学品泄漏：切断火源，用吸附棉围堵，收集后按危废处置

· 灼伤接触：大量清水冲洗15分钟以上，送医

05 氧化铝固态电池应用核心要点

三大应用场景对比

粉体关键性能要求

· 纯度：≥99.99%，Na、Fe、Cu等金属杂质≤50ppm

· 粒度：正极包覆用100nm左右，隔膜涂覆用200-500nm，粒度分布跨度≤1.5

· 晶型：α-Al?O?适合正极包覆和LLZO掺杂，γ-Al?O?适合复合电解质填料

· 分散性：表面改性后，在溶剂或聚合物基体中静置24小时无明显沉降

工艺参数控制策略

常见问题诊断表

设备维养周期表（关键项目）

安全生产三条红线

1. 粉尘防爆：设备可靠接地，禁用压缩空气吹扫，除尘系统与生产联锁

2. 化学品管理：易燃液体储罐区防火堤完好，操作人员佩戴防护用品

3. 洁净生产：接触物料设备采用陶瓷内衬，包装在洁净间进行

永不止步——技术进化方向

· 近中期：半固态隔膜涂覆用氧化铝的差异化开发，针对不同聚合物体系优化粒度分布与表面改性；低成本高纯氧化铝制备工艺突破

· 中期：高纯度、超细纳米氧化铝在正极包覆和电解质掺杂中的规模化应用；开发Al?O?/Li?PO?等复合功能粉体

· 远期：与固态电解质的一体化集成设计，如Al?O?/LLZO复合电解质片的开发；探索氧化铝在锂硫固态电池、固态钠电池等新体系中的应用

灵通铝材网首席工程师 石警卫撰文

【转载须知：尊重原创，转载须注明原文出处与链接】

关键词标签：固态电池、氧化铝、正极包覆、复合电解质、半固态电池、隔膜涂覆、高纯粉体、新能源材料
